Swivels Flensmontage
Een swivel flensmontage is een draaikoppeling voor vaste montage in machines en installaties met roterende delen. Deze uitvoeringen worden gebruikt bij onder meer industriële reiniging, vloerreinigers en zelfroterende toepassingen. Verkrijgbaar in verschillende series voor uiteenlopende druk- en toerentalbereiken. Bij Altec Parts vind je diverse Mosmatic swivels voor flensmontage.
Swivel flensmontage voor vaste montage bij hoge rotaties
Een swivel flensmontage is een draaikoppeling die met een flens in een machine of vaste constructie wordt bevestigd. Deze uitvoering wordt gebruikt wanneer vloeistof onder druk door een draaiend onderdeel moet stromen en de koppeling stevig in de opbouw moet worden opgenomen. Deze Mosmatic swivels worden toegepast in onder meer industriële reiniging, hydrauliek, pneumatiek, hogedrukreiniging, carwashsystemen en zelfroterende toepassingen.
Toepassingen swivels flensmontage
Een swivel koppeling met flensmontage wordt gebruikt in installaties waar de draaikoppeling vast op een machineonderdeel of montagevlak moet worden bevestigd. Dat zie je vooral terug in systemen met hoge toerentallen en vaste rotorarmen.
Veelvoorkomende toepassingen zijn:
- Vloerreinigers en zelfroterende reinigingssystemen
- Onderdelen reinigers en industriële reiniging
- Carwash- en wasstraten
- Hydraulische en pneumatische installaties
- Machines met vaste montage en hoge rotatiesnelheid
Bij flensmontage zijn vooral druk, toerental, afdichting en materiaal van belang. Voor 1000 tpm is de DGF-serie geschikt. Voor 2000 tpm zijn DXF, DXFI, DYF, DYW, DYCI, DYDI, DYT, DYU en DYKI de uitvoeringen die hierop aansluiten.
Welke swivel flensmontage heb ik nodig?
De juiste uitvoering hangt af van de combinatie van druk, toerental en afdichting. Voor 1000 tpm is DGF de uitvoering binnen deze groep. Werk je op 2000 tpm, dan kom je uit bij de DXF-, DYF-, DYC-, DYT- of DYK-series, afhankelijk van de maximale druk en het afdichtingsmateriaal. Keramische afdichtingen zie je terug bij DXF en DXFI, terwijl hardmetaal wordt toegepast bij DYF, DYW, DYCI, DYDI, DYT, DYU en DYKI. Kijk voor een volledig overzicht van de toepassingen in het onderstaande document:
Overzicht swivels flensmontage
| Model | Type | Druk | Temperatuur | Toeren per minuut | Buitenwerk | Binnenwerk | Afdichting |
|---|---|---|---|---|---|---|---|

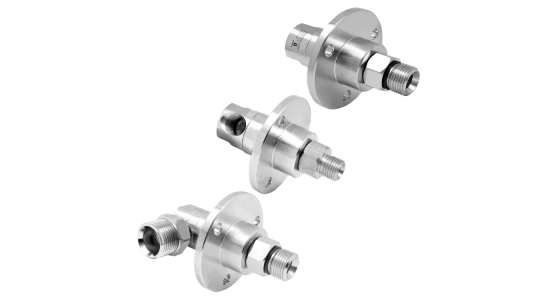

| DGF | 3 lagers | 275 bar | Max 120°C | 1000 | Messing vernikkeld | RVS | NBR |

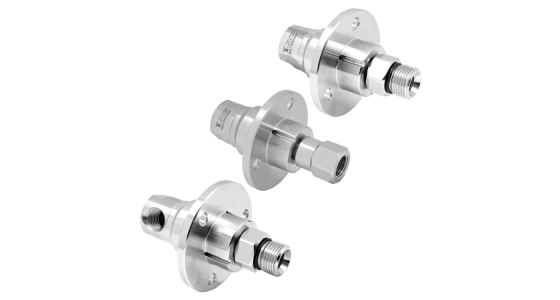

| DXF | 3 lagers | 170 bar | Max 120°C | 2000 | Messing vernikkeld | RVS | Keramisch |

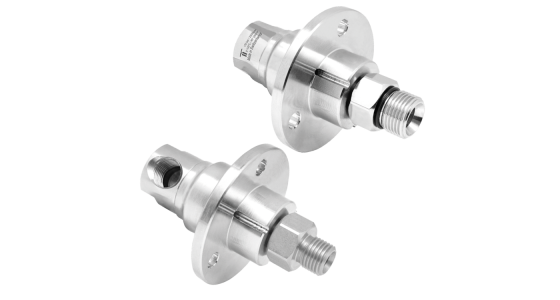

| DXFI | 3 lagers | 170 bar | Max 120°C | 2000 | RVS | RVS | Keramisch |

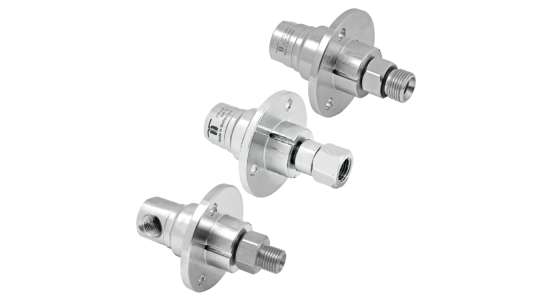

| DYF | 3 lagers | 275 bar | Max 120°C | 2000 | Messing vernikkeld | RVS | Hardmetaal |
| DYW | 3 lagers | 350 bar | Max 120°C | 2000 | Messing vernikkeld | RVS | Hardmetaal |
| DYCI | 3 lagers | 350 bar | Max 120°C | 2000 | RVS | RVS | Hardmetaal |

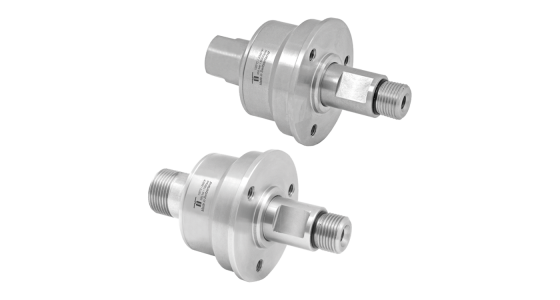

| DYDI | 3 lagers | 500 bar | Max 120°C | 2000 | RVS | RVS | Hardmetaal |

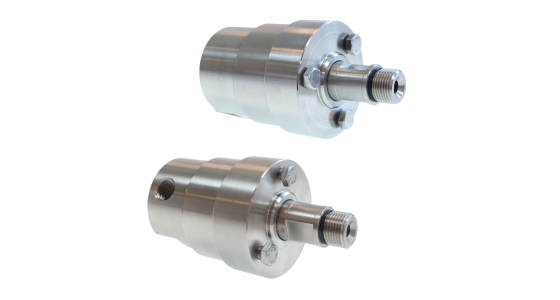

| DYT | 4 lagers | 350 bar | Max 120°C | 2000 | RVS | RVS | Hardmetaal |
| DYU | 4 lagers | 500 bar | Max 120°C | 2000 | RVS | RVS | Hardmetaal |
| DYKI | 4 lagers | 350 bar | Max 120°C | 2000 | RVS | RVS | Hardmetaal |
Flensgemonteerde swivels eenvoudig online bestellen
Een swivel flensmontage wordt gebruikt wanneer een draaikoppeling vast in een machine of constructie moet worden opgenomen en tegelijk vloeistof onder druk moet doorvoeren. Door goed te letten op druk, toerental, materiaal en afdichting kies je de uitvoering die past bij jouw installatie. Bij Altec Parts bestel je eenvoudig de juiste Mosmatic swivel of draaikoppeling voor flensmontage. Je profiteert van scherpe prijzen en voor 14.00 uur besteld, dezelfde dag verzonden. Kom je er niet uit welke swivel koppeling het beste past, neem dan contact met ons op, onze specialisten helpen je graag verder.
