Flexibele koppelingen en motorflensen
Een flexibele koppeling en een motorflens zijn samen nodig om een elektromotor met B3/B14 as aan te sluiten op een hogedrukpomp. Bij Altec Parts vind je koppelingen en flensen voor Interpump, Cat en hydraulische toepassingen, in bouwmaten van IEC71 tot IEC180. Daarnaast zijn er losse rubbers verkijgbaar voor het vervangen van de rubbers in flexibele koppelingen.
Flexibele koppelingen en motorflensen voor hogedrukpompen
Om een elektromotor met een uitgaande as te koppelen aan een hogedrukpomp heb je twee onderdelen nodig: een flexibele koppeling en een motorflens.
De flexibele koppeling brengt de aandrijfkracht van de motor over naar de pomp en dempt daarbij trillingen en schokken. Dit vermindert slijtage aan zowel de motor als de pomp. De motorflens, ook wel lantaarnstuk genoemd, vormt de mechanische verbinding tussen motor en pomp, beschermt de koppeling en vangt kleine uitlijnverschillen op tussen de assen.
Een flexibele koppeling en tussenflens worden altijd als combinatie gebruikt en moeten passen op dezelfde bouwmaat en pompserie. Controleer daarom altijd beide onderdelen bij vervanging of installatie.
Toepassingen flexibele koppelingen en motorflensen
Flexibele koppelingen en motorflensen worden toegepast in uiteenlopende aandrijfsituaties. De meest voorkomende zijn:
- Elektromotoren met B3/B14 as in combinatie met hogedrukpompen
- Elektromotoren met B5 flens voor zwaardere Interpump series
- Hydraulische aandrijvingen via SAE B flens
- Verbrandingsmotoren via SAE J609 flens (o.a. Honda)
- Cat hogedrukpompen in combinatie met elektromotoren IEC100/112
Overzicht Interpump flexibele koppelingen en bijbehorende tussenflensen
| Bouwmaat | Uitvoering | Flexibele koppeling | Tussenflens | Geschikt voor pompserie |
|---|---|---|---|---|

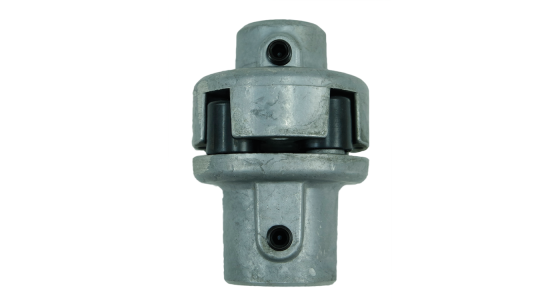

| IEC71 | B3/B14 | ZG071 | ZF071 | 44, 50, 51, 53(E1), 58(E2), 60(VHT), 63(VHT) |
| IEC80 | B3/B14 | ZG080 | ZF080 | 44, 50, 51, 53(E1), 58(E2), 60(VHT), 63(VHT) |
| IEC90 | B3/B14 | ZG070 | ZF070 | 44, 50, 51, 53(E1), 58(E2), 60(VHT), 63(VHT) |
| IEC100/112 | B3/B14 | ZG044 | ZF044 | 44, 53(E1), 58(E2), 60(VHT), 63(VHT) |
| IEC100/112 | B3/B14 | ZG091 | ZF091 | 50, 51 |

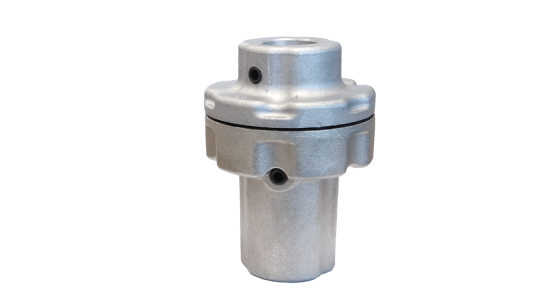

| IEC100/112 | B3/B14 | ZG151 | ZF151 | 47(VHT), 59(E3), 66(VHT-SS) |
| IEC100/112 | B5 | – | Tussenflens B5 | 47(VHT), 59(E3), 66(VHT-SS) |
| IEC132 | B3/B14 | ZG132 / ZG202 | ZF132 | 47(VHT), 59(E3), 66(VHT-SS) |
| IEC132 | B3/B14 | ZG104 | – | 69(VHT) |
| IEC160 | B3/B14 | ZG066160 | – | 47(VHT), 66(VHT-SS) |
| IEC160 | B3/B14 | ZG70160 | – | 70(VHT-SS) |
| IEC160/180 | B5 | – | Tussenflens B5 | 47(VHT), 59(E3), 66(VHT-SS) |
| IEC180 | B3/B14 | ZG70180 | – | 70(VHT-SS) |
| SAE J609 A-B | Verbrandingsmotor | – | ZFONDA | 44, 53(E1), 58(E2), 60(VHT), 63(VHT) |

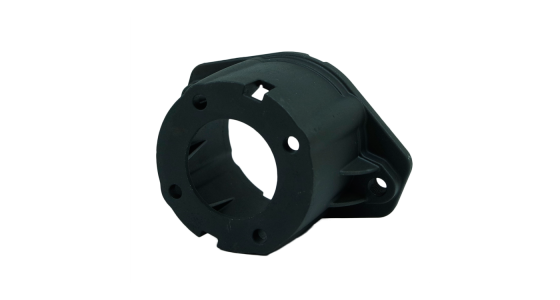

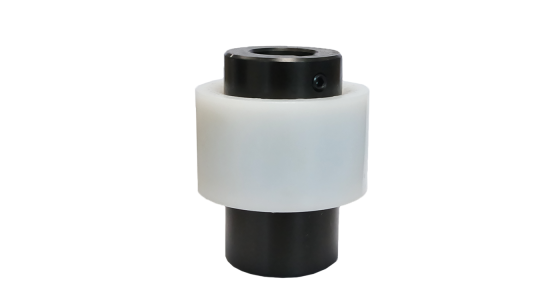

| SAE B | Hydrauliek | ZGH47SB | ZFH47SB | 47(VHT), 59(E3), 66(VHT-SS) |
| SAE B | Hydrauliek | ZGH70SB | ZFH70SB | 70(VHT-SS) |
Overzicht Cat flexibele koppelingen en bijbehorende tussenflensen
| Bouwmaat | Uitvoering | Flexibele koppeling | Tussenflens | Geschikt voor Cat serie |
|---|---|---|---|---|
| IEC100/112 | B3/B14 | Flexibele koppeling Cat | Tussenflens Ø150mm | 5CP |
| IEC100/112 | B3/B14 | Flexibele koppeling Cat | Tussenflens Ø160mm | 5FR 347, 350, 351, 357 |
| IEC100/112 | B3/B14 | - | Tussenflens Ø160mm | 3FR 237, 240, 241, 247, 270, 271, 277 |
Overzicht losse rubbers voor flexibele koppelingen
| Artikelcode | Omschrijving | Bouwmaat | Opmerking |
|---|---|---|---|
| I10009047 | Rubber flexibele koppeling Interpump | – | – |
| 450431 | Rubber flexibele koppeling E-motor | IEC132 | – |
| 450430 | Rubber flexibele koppeling 15 en 18,5 kW | IEC160 | 6 stuks per koppeling |
Flexibele koppeling of motorflens bestellen bij Altec Parts
Koppeling en flens moeten altijd op dezelfde bouwmaat en pompserie zijn afgestemd. Controleer daarom bij vervanging of installatie altijd de bouwmaat van de motor, de uitvoering en de pompserie. De meeste onderdelen zijn direct op voorraad en worden bij bestelling voor 14:00 dezelfde dag verzonden. Kom je er niet uit welke koppeling of flens bij jouw situatie past? Neem dan contact op met onze specialisten, zij helpen je graag de juiste combinatie te vinden.
